上糊噴射装置を標準装備！　HARU-II　1400型～2000型　MODEL HARU-II 1400～2000

納入日より即フル生産！ 女性の方、機械に苦手の方でも簡単にセット。ワンタッチ（底貼）A式、両サイド貼が正確にOK。
YOU CAN DO FULL PRODUCE FROM DELIVERY DATE. EASY SET UP FOR EVERYONE.
THIS MACHINE AVAILABLE FOR LOCKBOTTOM AND BOTH SIDES GLUING.

標準装備内容 The contents of a standard equipment

給紙部昇降装置

サイドゲージとシャッターが、モーターで上昇するので給紙セットが楽々。

給紙ベルト移動

専用のラチェットハンドルで給紙ベルトフレームを左右に移動できます。

底糊自動噴射装置2ノズル

ノードソン製コールドグルーガンをオリジナルタッチパネルで簡単操作。

サイド糊タンク

取り外しも簡単。水洗いもOKです。

フレーム移動モーター＆インジケーター

押しボタンでフレーム移動。フレームの位置はインジケーターで表示。

#5外折装置

#5に外折ベルトを装着することによって、最小寸法シートに対応します。

矯正アジャスター

ブランクスの上部に凹凸がある場合（B式底貼りなど）に使用します。

閉口フレーム

フレーム内の圧着コンベヤの状況確認とメンテナンスが容易に行えます。

オプション装置 Optional equipmentequipment

給紙間欠装置

給紙を作業に最適な状態にコントロールできます。(例：3枚給紙毎に1秒停止など任意に設定)

コンピューター仕様

3か所の数値入力で給紙サイドフレームとベルトフレーム、サイド糊タンクが自動セット(登録可)

コールドグルー簡易検査

ノズル先端をファイバーセンサーで感知し、糊詰まり等による塗布不良を検査。

#4外折ベルト変速機

本折部1m延長

上糊ノズル追加

仕様書以外の製品に対応するための改造

仕様

機械仕様

ベルト速度	本機10～48m/min
	コンベヤ3～12m/min
給紙	ボトムベルトフィード
可能紙質	E,B,Aフルート
基本型式	底貼・普通貼・両サイド貼
圧着	上下ベルトコンベヤ
所要電力	5.55kw 200V
機械重量	1400型=4500kg
	1600型=4750kg
	1800型=5000kg
	2000型=5250kg

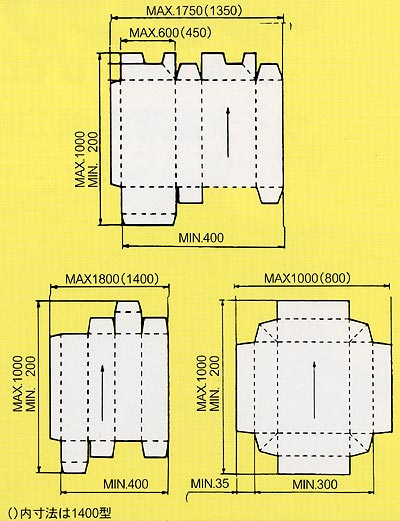

製函寸法(搬送ベルト標準の場合)

機種		1400	1600	1800	2000	#5外折	#6外折
型式		MAX	MAX	MAX	MAX	MIN	MIN
底貼	A	1350	1550	1750	1950	230	450
	B	500	600	700	800	65	B+C
	C	250	330	330	330	50	225
	D	-	-	-	-	30	30
	E	1000	1000	1000	1000	200	200
	F	-	-	-	-	80	80
両サイド貼	A	800	900	1000	1100	200	370
	B	-	-	-	-	130	300
	C	1000	1000	1000	1000	200	200
普通貼	A	1400	1600	1800	2000	230	450
	B	B+C	B+C	B+C	B+C	65	B+C
	C	690	790	890	990	50	225
	D	1000	1000	1000	1000	200	200
	E	-	-	-	-	80	80

寸法表

	1400型	1600型	1800型	2000型
A寸法	すべて6600mm
B寸法	2324mm	2524mm	2727mm	2924mm
C寸法	1700mm	1900mm	2100mm	2300mm
D寸法	800mm	900mm	1000mm	1100mm
機械高さ	すべて1810mm
