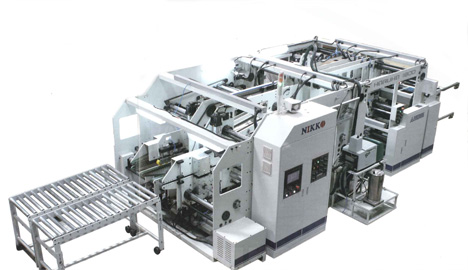

大型ダンボール用自動フォルダグルアー -HARUKA- 1200型~3000型 ハルカ
シンプルな機構、優れた操作性・抜群の安全性。 多品種、少ロットにも適したフォルダーグルアー。
This Folder Gluer is simple mechanism, excellent operativeness,preeminent safety. It suitable a lot of ｖariation for small lot.

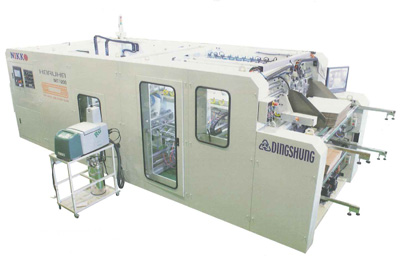

NEW HARUKA 1200BC 2004年開発新製品です。 IT IS A DEVELOPMENT NEW PRODOCT IN 2004.
主な特徴
- 給紙部のシャッター・サイドゲージは自動位置決めコンピューター各部オープンフレームにより操作性大幅アップ
- 全自動コンピューターはオプション
- Bタイプ ：サイド貼り・底貼り・両サイド貼り
BCタイプ：サイド貼り・底貼り・両サイド貼り・四点貼り
FEEDER（上下２段式自動給紙部）
二面継ぎグルアとしては当社だけが自動給紙を搭載。バキュームパットで吸引し、一枚ずつ確実に本機へ送り込みます。
FOLDING（折込部）
新方式の折込部では、シートが一時停止した後にエアシリンダ式折込プレートで糊代を一瞬で（手で折るように）畳み込みます。
GLUING（糊付け部）
左右の糊代部にそれぞれ、ホットメルトとコールドグルーの2ラインを塗布します。瞬間接着性と接着強度を兼ね備えた機構です。
REGISTRATION（貼合部）
上下それぞれのシートの後部をサーボモーター駆動のチェーン爪で搬送しながら正確に貼り合せます。上下段違いの花ケースなどにも対応しています。
OUTPUT（圧着部）
シート両端の糊代部分だけを確実にプレスします。糊代以外の部分にストレスを与えません。
仕様
| ■Model | NET1200 | NET1500 | NET1800 | NET2200 | NET2500 | NET3000 |
|---|---|---|---|---|---|---|
| 用紙厚度 Thickness |
Single/Double wall | |||||
| 最大用紙(mm) Max sheet size |
1200×1600 | 1500×1600 | 1800×1600 | 2200×1600 | 2500×1600 | 3000×1600 |
| 最小用紙(mm) Min sheet size |
600×500 | 700×500 | ||||
| 送紙方式 Feeder |
Auto/Manual | |||||
| 機械速度 Machine speed |
5m/min-40m/min | |||||
| 総電力 Power |
11Kw+1.5Kw(compressor) | 11.5Kw+2.2Kw(compressor) | ||||
| 機械尺寸(LW) Machine size |
8.1m×2.55m | 8.1m×2.85m | 8.1m×3.15m | 8.1m×3.55m | 8.1m×3.85m | 8.1m×4.15m |
| 機械重量 Machine weight |
3500Kg | 4000Kg | 4500Kg | 5000Kg | 5500Kg | 6000Kg |
| ■Model | NET1200 | NET1500 | NET1800 | NET2200 | NET2500 | NET3000 |
|---|---|---|---|---|---|---|
| 用紙厚度 Sheet Thickness | Single/Double wall | |||||

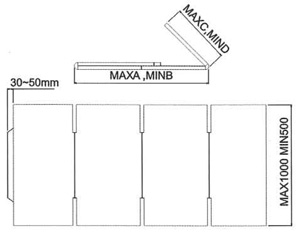

| A(mm) | 950 | 1050 | 1150 | 1200 | 1300 | 1400 |
| B(mm) | 600 | 900 | ||||
| C(mm) | 350 | 450 | 550 | 700 | 800 | 900 |
| D(mm) | 280 | 400 | ||||
| 送紙方式 Feeder Sheet Thickness |
Manual | |||||
