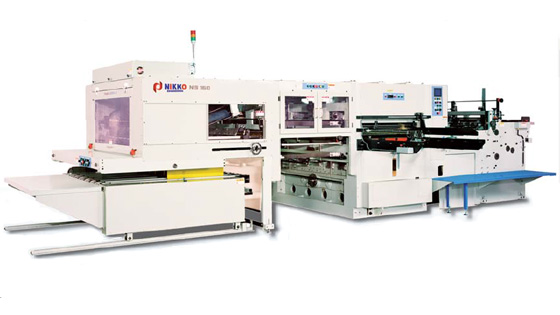

大型ダンボール用自動平盤打抜機 -SAMURAI- 145A·160B·180B サムライ
従来のベストセラー機をフルモデルチェンジしました。
The past best-seller machine was restyled
SAMURAI NS160B 2004年開発新製品です。 IT IS A DEVELOPMENT NEW PRODOCT IN 2004.
主な仕様
- 世界で一番木型セットが速い。ムラトリ紙やマイラーが不要でとにかく速い（特許第3022299号取得）
- 最高速度5200枚/時
主な特徴
給紙部/ラック式位置決め装置
- ノンクラッシュロールを使用し、シート尻合わせは手動ハンドルでワンタッチ。
給紙部/クワエゴムロール(ボトム給紙)
- 上下にゴムローラーを採用し、確実にシートを送り出します。消耗が早い上側は、半割式のためお客様で交換が可能です。
打抜部/液晶パネル
(オプション装置にて、メインパネルの情報を大型液晶TVモニタに表示することも可能です)
- 大型タッチパネル採用により、機械の稼働状況と停止情報を瞬時に表示します。2016年度より、当社オリジナル生産管理システム搭載。準備時間、運転時間、ロット毎の生産管理が可能。また、専用のプリンターを使用してA4用紙へ印刷も可能です。
- 自動セッティング装置が標準装備。シート寸法を入力するだけで給紙と排紙のガイド関連が自動セット。木型サイズも記憶や抜圧、バッチカウント数の記憶も可能です。オプションのプレフィーダーとの連動も可能です。(記憶点数3,000)
打抜部/モーターチェース式
(145型はチェース枠方式)
- ダンボール専用の160型と180型は、打抜木型にセンター金具又は簡易固定穴を使用して機械に木型をセットします。
- 木型の出し入れは、スイッチひとつ。
- ムラ取り用のシムテープは木型の裏に直接貼るためマイラーは使用しません。
- 145型チェース枠式の鉄板には硬質焼入れ面板と同じ材料をしようしているためロットの多い美称ケースや厚紙多丁付けの抜加工に抜群の強度と安定感を発揮します。
駆動部/メインドライブ
- 日本製の最新鋭インデックスユニットを採用し高速運転が可能。
- トトルクリミッターを標準装備しており、万一の場合機械の損傷を軽減することが出来ます。
- 駆動部カバーは目視点検できるように各部に透明アクリルカバーを使用。

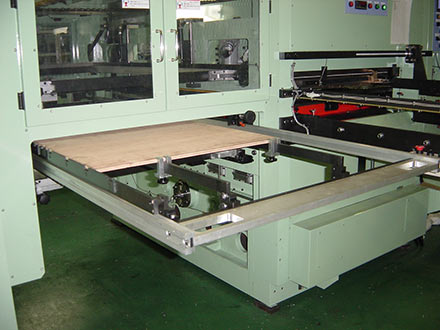

カストリストリッピング部
- 当社オリジナルのカストリアクションは雌型(中枠)が上下運動しないため、雄型(上枠)・雌枠(中枠)・下ピン(下枠)のすべてを機外に出すことができるため、機械の下に入って木型やピンをセッティングすることがありません。
- 専用のカストリワンタッチ枠を採用することにより、瞬時に雄雌木型をセットできます。
排紙部/デリバリー&ハンマー
排紙カウンター仕様
- 任意の枚数ごとに排出し、検品やバラシ作業を行います。
排紙部/デリバリー&ハンマー
排紙棒積み仕様
- パレットやベニヤ板の上に打抜後の製品を積み上げますので、オペレーターが1名でも生産できます。
- 任意の枚数ごとにカウンターテープ(オプション)を挿入することも可能です。
排紙部/デリバリー&ハンマー
ハンマー取付部
- ハンマー取付用の治具を機外に排出し、ハンマー木型をセッティング。
- ロックと解除はスイッチのみ。
給紙プレフィーダー/オプション/コンパクトタイプ
- 最初にバケットへ挿入したあとは自動で給紙部へシートを送り込みます。

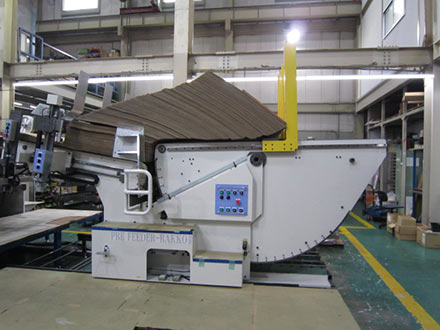

給紙プレフィーダー/オプション/標準タイプ
- シートの裏表を確認しながら、バッチ毎に作業者が手で倒します。
仕様
| ■機種 | NS145A | NS160B | NS180B |
|---|---|---|---|
| 最大用紙寸法 | 1100×1450mm | 1100×1600mm | 1100×1800mm |
| 最小用紙寸法 | 450×550mm | 450×550mm | 500×550mm |
| 最大打抜寸法 | 1080×1420mm | 1080×1570mm | 1080×1770mm |
| 給紙方法 | TOP給紙 | ボトム給紙 | ボトム給紙 |
| 適用紙種 | 板紙･合紙･A段まで | ダンボール8.0mmまで | ダンボール8.0mmまで |
| グリッパーマージン (シート第一刃) |
min8mm～max20mm | min10mm～max20mm | |
| 最大打抜圧力 | 200ton | ||
| 最大木型寸法 | 1110mm×1480mm | 1110mm×1630mm | 1110mm×1830mm |
| 面板寸法 | 1096mm×1450mm | 1096mm×1600mm | 1096mm×1800mm |
| 最高生産速度 | 5200枚/時間 | 5000枚/時間 | 4300枚/時間 |
| 定盤ストローク | 101mm | ||
| 打抜見当精度 | +-±0.25mm | ||
| メインモーター | 15kw-6P | ||
| 所要電力 (エアコンプレッサー用5.5kw含む) |
28.99kw | 27.49kw | |

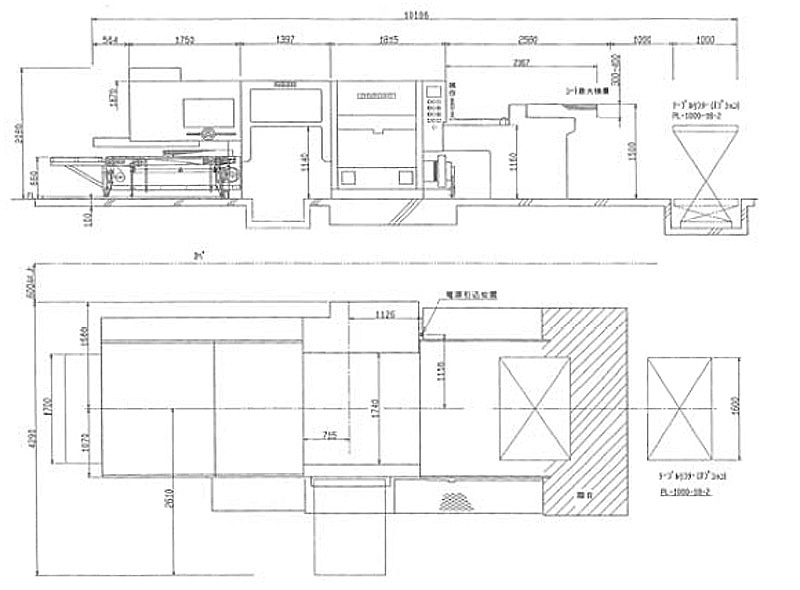

| 機械サイズ | W:4090×L:9936×H:2680 予備積み含む・600嵩上げ・棒積み |
W:4290×L:7893×H:2080 給紙リフター含まず・カウンター |
W:4790×L:7893×H:2680 給紙リフター含まず・600嵩上げ・棒積み |
| 機械重量 | 本機20ton+給紙2.5ton | 本機22ton+給紙3ton | 本機24.5ton+給紙3.5ton |
※ この仕様は、通知することなく変更することがあります。
※ These specifications are subject to alteration without notice.
