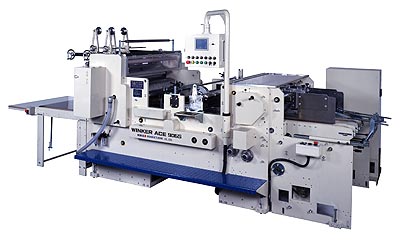

自動窓貼機 -WINKER ACE- ウィンカーエース 6065・9065・1090
ティッシュ専用タイプは2列仕様になり、オプションでティッシュボックス専用プレフィーダ（2列用自動給紙機）があります。
主な特徴
- コントロールボックス
- ボトム給紙部（サーボモーター）
- 糊ロール・版ロール
- 糊タンク（乾燥防止カバー付き）
- 2枚送り検知センサー
- フィルム転写
コントロールボックス
メインのコントロールボックスでマシンスピード、各種タイミング（給紙・フィルム・シート送り・糊版受け）を調整すると共に、稼動状況を液晶画面表示します。
各設定はこの画面でデジタル表示の上、対話式で入力されます。
ボトム給紙（サーボモーター）
稼動中の静粛性に優れ、短時間でショックレスに加速・減速するため、安定した給紙の実現と、機械への負担が大きく軽減されています。ティッシュボックス等2列給紙の場合、サーボモーターはダブルとなり、各列常に最適な給紙状態で運転されます。
糊ロール・版ロール
糊飛びのない安定した転写ができます。シートや版ロール等の位置合わせもツースクラッチにより間単に行えます。
下版はエアーローラー式ですのでセットが簡単です。
糊タンク（乾燥防止カバー付き）
グルアーと同じ構造で、糊の転写量のコントロールが確実に行えます。
従来に比べ、軽量化が計られ、糊の消費量が少なくなりました。
2枚送り検知センサー
シートが2枚出た場合円盤状のセンサーが検知します。
メカ適な構造のため周囲の環境やシートコンディションによる誤作動の問題はありません。
フィルム転写
吸着ドラムに吸着されたフィルムは新型カッタードラムにより正確にカットされシートに貼り付けられます。
ティッシュボッックスには専用の吸着ドラムが用意されています。
仕様
| ■仕様 <SPECIFICATION> | 6065 | 9065 | 1090（ティッシュ専用） | ||
|---|---|---|---|---|---|
| 最大用紙寸法 | 600 x 650mm | 900 x 650mm | － | ||
| 最小用紙寸法 | トップフィーダー | ボトムフィーダー | エアーフィーダー | ボトムフィーダー | ボトムフィーダー |
| 120 x 120mm | 120 x 120mm | 270 x 270mm | 120 x 120mm | ||
| 2列1枚送りの最大用紙寸法 | 600 x 305mm | 600 x 305mm | 440 x 650mm | 440 x 650mm | － |
| 2列1枚送りの最小用紙寸法 | 120 x 120mm | 120 x 120mm | 270 x 270mm | 120 x 120mm | － |
| 2列2枚送りの最大用紙寸法 | - | - | 440 x 305mm | 440 x 305mm | － |
| 2列2枚送りの最大用紙寸法 | - | - | 270 x 270mm | 120 x 120mm | 2列2枚送りの用紙寸法370 x 320mm（標準） |
| 最大フィルム幅寸法 | 400mm (40mmMIN.) | 600mm (40mmMIN.) | 70mm（標準） | ||
| フィルムカット寸法（無断変速） | 40～240mm or 70～400mm | 40～240mm or 70～400mm | － | ||
| フィルムカット寸法 2枚送りの場合 | 20～120mm or 35～200mm | 20～120mm or 35～200mm | 42.5mm～255mm | ||
| 可能紙質 | 板紙、Eフルート | 板紙、Eフルート | 板紙 | ||
| 最高回転貼付枚数 | 180枚／分 | 200枚／分 （1列1枚送り） |
720枚／分 （2列2枚送り） |
720枚／分（2列2枚送り） | |
| 給紙部 | トップフィーダー | ボトムフィーダー | エアーフィーダー | ボトムフィーダー | ボトムフィーダー |
| 使用糊 | エマルジョンタイプ | エマルジョンタイプ | エマルジョンタイプ | ||
| 糊ローラー（標準） | 420L x 1 or 210L x 1 | 670L x 1 or 210 x 2 | 210L x 2 | ||
| 版ローラー | 40, 50, 65, 75L | 40, 50, 65, 100, 150, 250L | 100L x 2 | ||
| 所要馬力 | 200V 3.9kw | 200V 7.3kw | 200V 8.2kw | 200V 11.3kw | 200V 11.4kw（スタッカー除く） |
| 機械寸法 | 4550(L) x 1530(W) x 2050(H) | 4992(L) x 1840(W) x 1965(H) | 5800(L) x 2000(W) x 2300(H) | ||
| 機械重量 | 3100kg | 4100kg | 4800kg | 5800kg | |
※ 紙質がBフルートの場合は、ご相談下さい。
※ この仕様は、通知することなく変更することがあります。
※ These specifications are subject to alteration without notice.
